120 m/min Yüksek Hızlı 5 Renkli Çap Makinesini


120 m/min Yüksek Hızlı 5 Renkli Çap Makinesini




Özellikleri

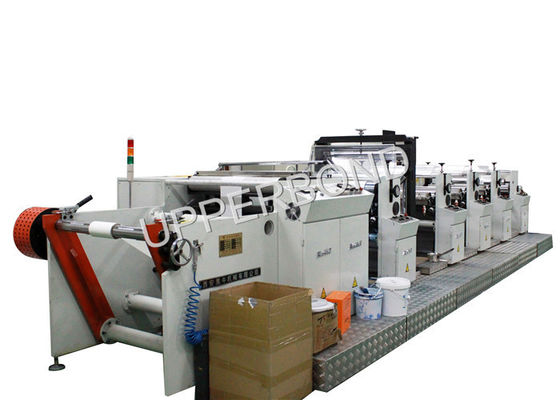

WY-700 gravure baskı makinesi, şirketimizin özellikle kağıt özellikleri için tasarladığı ve ürettiği yüksek hızlı bir gravure baskı makinesi. Yüksek hızlı baskı ile yüksek bitmiş ürün oranını birleştirir ve standart modüler gravür baskı yöntemini benimser.Kağıt baskı için en iyi ekipman olduğu ortaya çıktı..

Kağıt baskı ve sonrası işleme özelliğini tam olarak göz önünde bulundurarak,Tüm süreçte makinenin verimli çalışmasını sağlamak için, baskı makinesi için tasarım çift istasyon durmaksızın otomatik yapıştırma cihazına sahip olmalıdır..

Yeni teknoloji ve aksesuar, makinenin kapasitesini ve güvenilirliğini büyük ölçüde artıran geliştirme ve tasarımında yaygın olarak kullanılmaktadır.



Teknik parametreler



Baskı makinelerinin yapısı

Baskı kısmı baskı ünitesi, kurutma fırını, ısı değiştiricisi ve tahrik sisteminden oluşur.

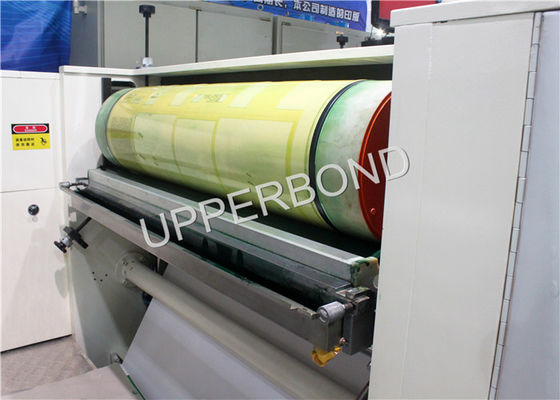

• Baskı Birimi

Baskı kısmı 5 renk standart gravure baskı, kazım bıçağı basın hava kontrolü, forme rulo kamp şekli akçağın pnevmatik sıkıştırma şeklini benimser.Duvar ve şaft, manuel düzeltme ve işleme ile birçok kez yüksek dayanıklı dökme demirden yapılmıştır., Yüksek hassasiyet ve istikrar ile. Pnömatik basınç baskı kazık, kazık basınç ayarlama rahat, kazık bağımsız eksenel çıkış ile donatılmıştır.Çalışma durumu mürekkep tedarik daha eşitlik yapmak ve kazık daha uzun bir hizmet ömrüne sahip olduğundan emin olun. Çizme bıçağı ile birlikte kullanılan mürekkep tankı ıslatmak, form roller iş sürecinde tam olarak sızdırmak, düşük hızdayken kilitlemek kolay değil,ve form roller nispeten kapalı bir durumda yapar, mürekkep reddetme olayı yüksek hızda meydana gelmesi kolay değil

Mürekkep kaynağı, pnevmatik mürekkep pompası dolaşımını benimser, mürekkebin tamamen karıştırılmasına izin verir, aynı zamanda boya çöküntüsü nedeniyle baskı probleminden kaçınabilir.Tedarik mürekkep sistemi ikincil filtre (ide ve ihracat) cihazı ile donatılmıştır, kalıntı, kanalizasyon ve vb. baskı alanına girmekten kaçınabilir, paslanmaz çelikten yapılan mürekkep varileri, güzel ve korozyon direnci,Dört grup arasında güç aktarımı bağlantı için açıklık yay bağlantısı almıyor, güç iletiminin hassas senkronizasyonunu sağlayabilir; ayrıca, ilerici artış gerilimi tasarımı nedeniyle, yüksek doğruluk ve istikrar ile baskı yapar.Baskı ve alma tek bir dökme demir duvar, iyi şok emici performansa ve yeterli sertliğe sahiptir, makinenin performansının yüksek hızını ve uzun süreli çalışma istikrarını sağlar.Silindir basınç modu (Şekil 8), baskı levhası, çapı 140-140 mm olan büyük bir kapsamda keyfi olarak ayarlanabilir, baskı ürününün uzunluğunu önemli ölçüde değiştirmesi için uygundur.

Çeşitli gruplar arasında otomatik hizalama sistemi ile isteksiz olarak donatılabilir, sistem, yerel veya ithal ekipmanları kullanmak için kullanıcı gereksinimlerine göre kurulabilir,Çeşitli baskı grubu arasında otomatik baskıyı gerçekleştirebilir, hizalama doğruluğu 0,2 mm'den daha iyidir.

El tekerleğinde gözlem ölçeğini ayarlayarak, aksel sürüm hızlı ve doğru.

(2) Kurutma fırını

Kurutma fırını çevre dönüşüm yolu, büyük bir hareket aralığına sahip, kullanımı daha uygun kağıt ve kılavuz rulo temizlik operasyonu yapmak.Dış ısıtma dolaşım sisteminden bağımsız, solvent hızlıca uçuşa ve boşaltma yapmak için kurutma fırını üzerinde yüzey nozel üzerinden yüksek hızda kağıda sıcak rüzgar püskürtmesi (Şekil 10).Egzoz gazının bir kısmı egzoz fanı tarafından dışarıya zorla boşaltıldıDaha uzun kurutma fırın tasarımı, kağıt yüzeyi baskı mürekkebi düşük sıcaklıkta kurutmak için daha uygun.Son baskı grubundan sonra güçlü bir fırın kurdu., kağıt baskı mürekkebi çözücü tamamen buharlaşabilmesi için, yazdırılmış ürünün iç çözücü kalıntılarının özgün kokusunu ortadan kaldırmak, ürün kalitesini artırmak için.

(3) Isı değişim sistemi

Isı değişim sistemi makine tarafından bağımsızdır.elektrikli ısıtıcı ve buhar ısıtıcısı, farklı kullanıcıların gereksinimlerini karşılamak için hızlıca değiştirilebilir (makine elektrikli ısıtıma modunu benimser) (Şekil 11), MJYS basınç düzenleyici modül oranı kontrolü ile SR73 sıcaklık denetleyicisi tarafından ısıtıcının sıcaklığını ayarlamak için (veya elektrikli damper aktüatörleri),sıcak patlama sıcaklık aralığını artı veya eksi 2 °C içinde sağlayabilir, çekim fanı, bölünmüş tip düşük gürültülü fanı benimser, çalışırken düşük gürültü, yüksek güvenilirlik.

(4)Plat transmisyon sistemi

Tabak iletim sistemi, plaka koni üst şaftı ve diferansiyel vites kutusu düz lig şeklidir, vites kılıfı el debriyaj vitesi ile donatılmıştır, plaka uygun ve kaba bir sürümdür.Farklılık mekanizması üzerinde kayıt elektrikli makine aracılığıyla, ve sürücü vites kutusundaki diferansiyel sistem, hassas otomatik kayıt gerçekleştirebilir.boşluksuz elastik birleştirme yoluyla çok aşamalı güç aktarımı, sürücüyü daha doğru ve sorunsuz hale getirir.

Çıkartma ve yuvarlama

Rulo açma ve yuvarlama çift duvarlı bir model benimser, yuvarlama ve yuvarlama ekseni hem 76 mm benimser, yuvarlama ve yuvarlama yuvarlama çapı 1300 mm'ye kadar olabilir

Kontrol sistemi ve çalışma prosedürleri

Bu kontrol sistemi esas olarak şunları içerir: dokunmatik ekran insan-makine arayüzü; PLC akıllı kontrol yönetim sistemi; otomatik kontrolün alıcı ve boşaltıcı, besleyici sabit gerilim sistemi,Otomatik kontrol düzeltme sistemi, baskı departmanı ile eşzamanlı servo kontrol, bilgisayar otomatik olarak kayıt sistemi, bilgisayar stroboskopik izleme sistemi,Fırının otomatik sıcaklık kontrol sistemi, elektrikli, pnevmatik, çekim fanı, vb. PLC dizi kontrol ve güvenlik kilitleri,Birim çalışma durumunun önemli parçaları, örneğin redüktör kabuğunun sıcaklığını izlemek ve alarm fonksiyonları, vb.

Yukarıdaki parçaların hepsi operasyon referansı için ayrı talimatlara sahiptir, operatörler, lütfen dikkatlice okuyun ve performans ve işletim hakkında iyi bilin.

Makinenin işletim sistemi iki çalışma durumuna sahiptir, biri manuel bir işlemdir, diğeri otomatik bir çalışma durumudur, çalışma durumu master ark diyalog bölümü anahtarı ile seçilir.

El durumunda, kurutma fırını da dahil olmak üzere makinenin her parçasının her zaman açık ve kapalı; silme silindirinin birleşimi ve ayrı;Birleştirilmiş ve ayrı bir kazıklayıcı, birleştirilmiş ve ayrı çekim, vb.

Tüm kontrol panelini kontrol etmek için el ile çalıştırmak için otomatik durumda, yukarıdaki işlem tek bir düğme hareketi ile gerçekleştirilebilir.
